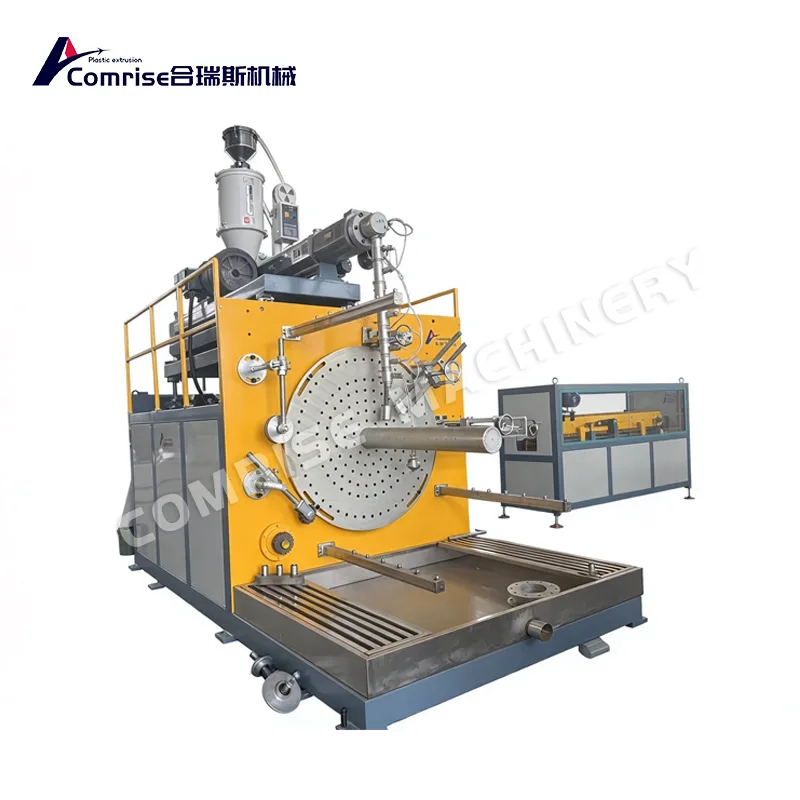

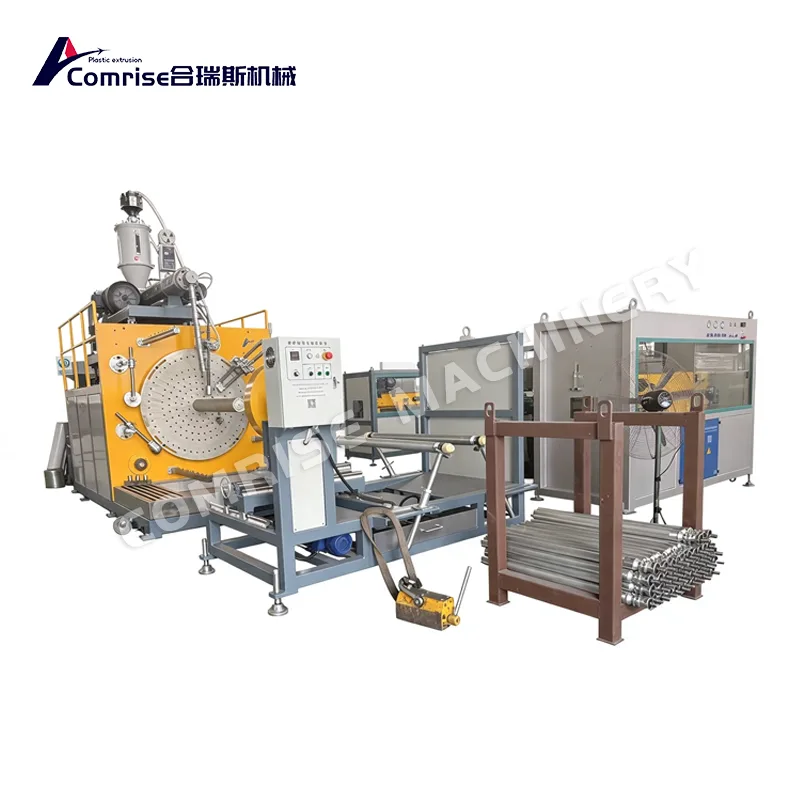

Stroj na navíjení trubek z PE duté stěny

Comrise PE Hollow Wall Winding Pipe Machine je systém na výrobu trubek se strukturovanou stěnou o velkém průměru určený pro HDPE, PP a recyklované PE materiály. Největší výhoda? Změnou navíjecí formy / profilové matrice může stejný stroj vyrábět jak duté stěny navíjené trubky, tak profilované strukturované trubky, což zákazníkům pomáhá vstoupit na více trhů, aniž by museli kupovat dvě výrobní linky.

Klíčové specifikace (kompaktní tabulka)

Klíčové výhody

● Dvojúčelová výroba: Vyrábí trubky s dutými stěnami a další kompatibilní trubky se strukturovanou stěnou výměnou požadovaného nářadí.

● Možnost velkého průměru: Podporuje průměry trubek od 200 mm do 3000 mm napříč uvedenými modely strojů.

● Integrovaný systém navíjení: Koordinuje vytlačování profilu, vytlačování lepidla a navíjení spirály pro kontinuální tvarování trubek.

● Flexibilní konfigurace linky: Různé extrudéry, navíjecí formy a následná zařízení lze vybrat podle specifikací potrubí a požadavků na výstup.

Složnt Výkon

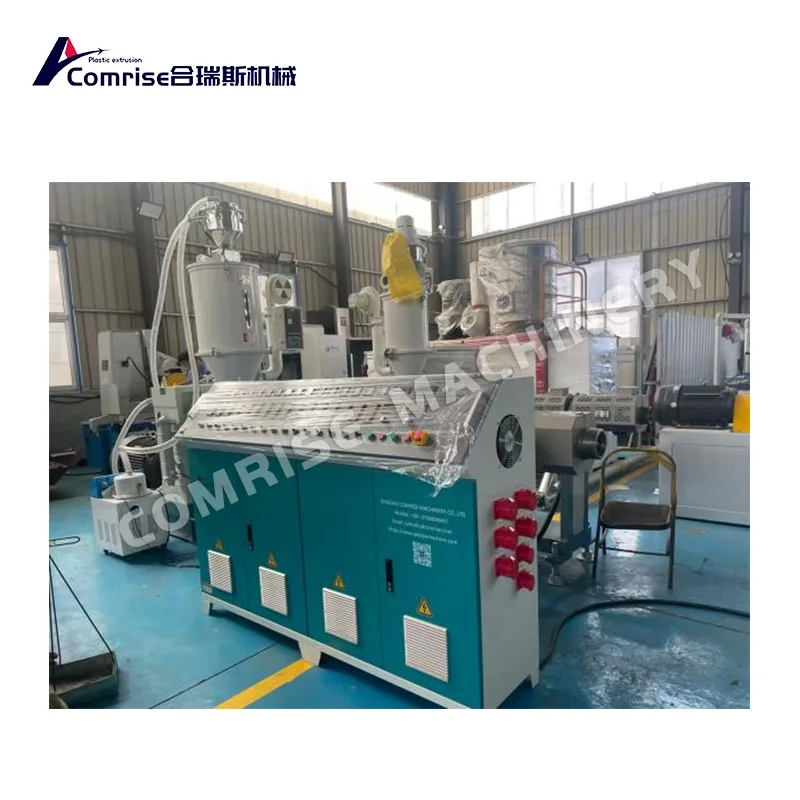

1. Vysoce účinný jednošnekový extrudér (profilový extrudér)

Drážkovaný podávací válec a nucené chlazení vodou snižují spotřebu energie hlavního motoru

Šroub a hlaveň vyrobené z 38CrMoAlA, nitridované, odolné proti opotřebení a korozi

Stabilní přívod taveniny pro kontinuální vytlačování čtvercového profilu

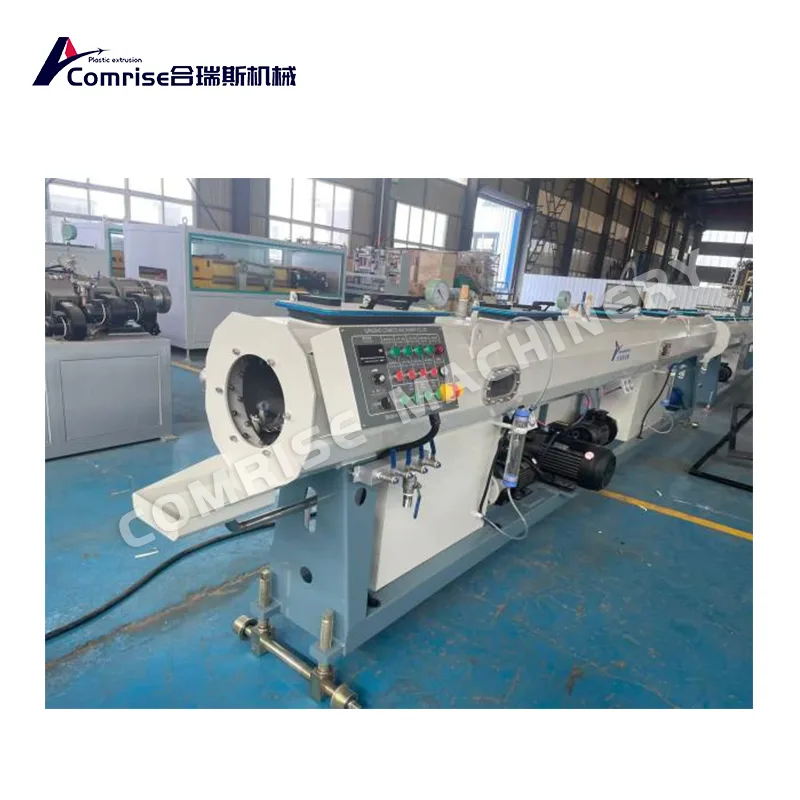

2. Profilová kalibrační forma závitořezné hlavy

Spirálový/rozdělovací průtokový kanál se zrcadlovým leštěním pro rovnoměrné rozložení taveniny

Vakuové kalibrační pouzdro fixuje rozměry profilu před navinutím

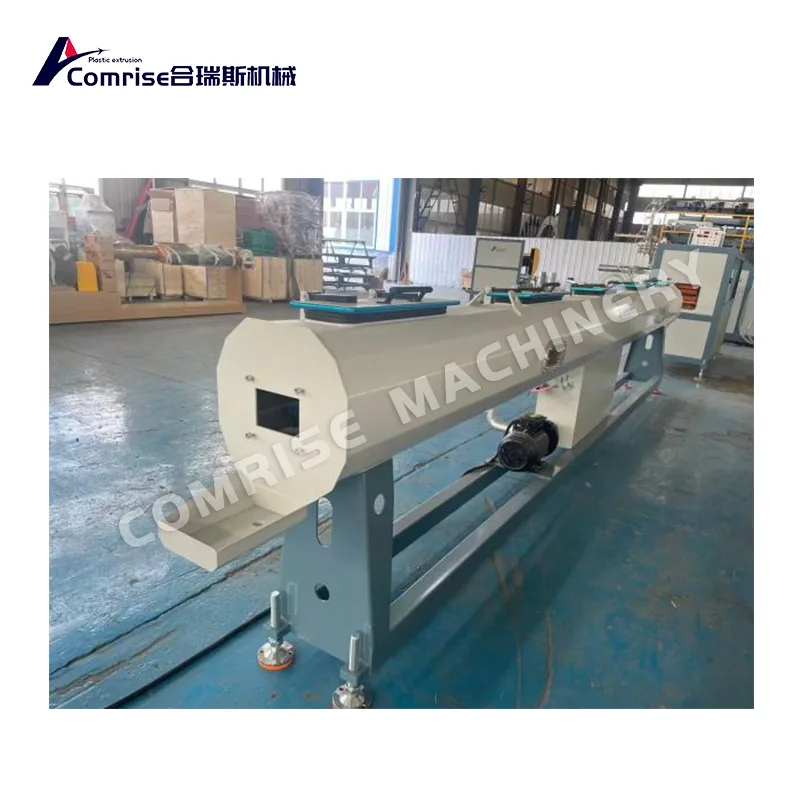

3. Vakuová kalibrace a systém chlazení sprejem

Stroj na navíjení trubek PE s dutou stěnou používá vakuovou nádrž SUS304 s vícezónovým ovládáním vakua

Progresivní chlazení rozprašováním snižuje vnitřní pnutí a oválnost potrubí

3osé nastavení pro dokonalé vyrovnání se středovou osou matrice

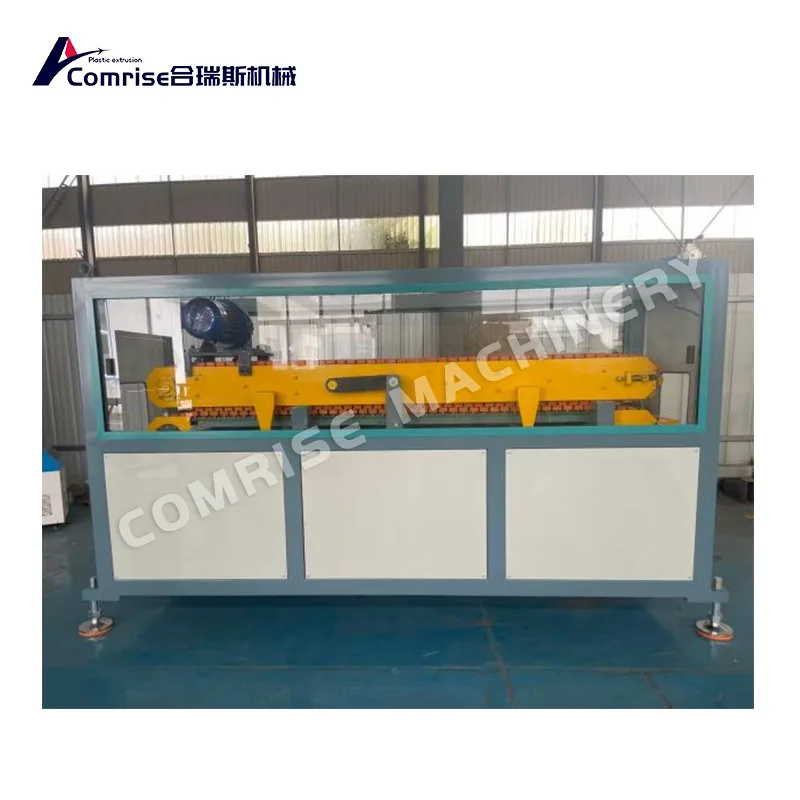

4. Odtahová jednotka

Silný housenkový nebo válečkový systém pro velké profily

Frekvence/servo řízené tak, aby odpovídaly rychlosti vytlačování a navíjení

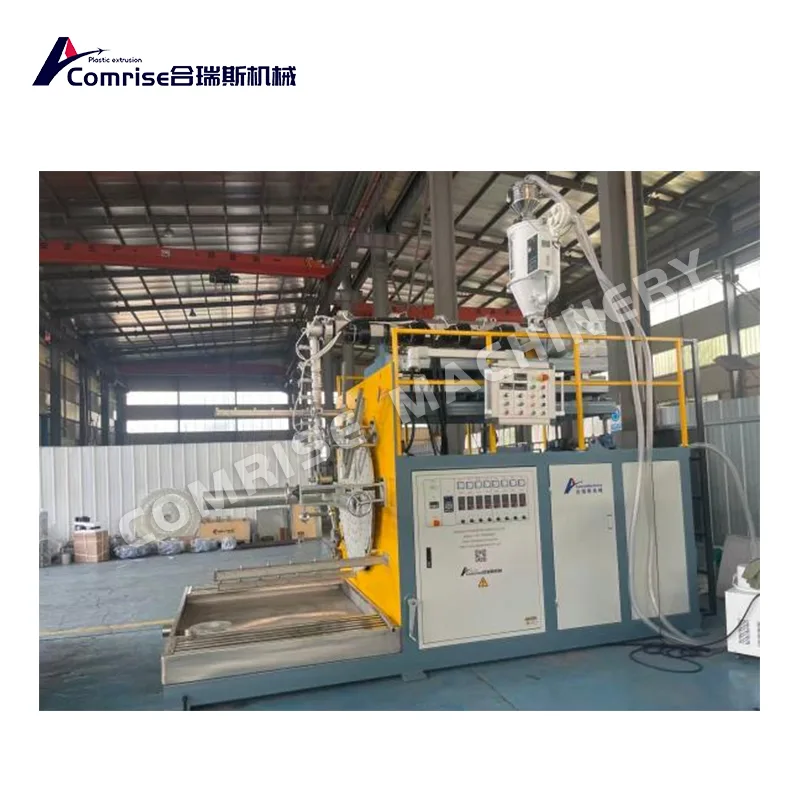

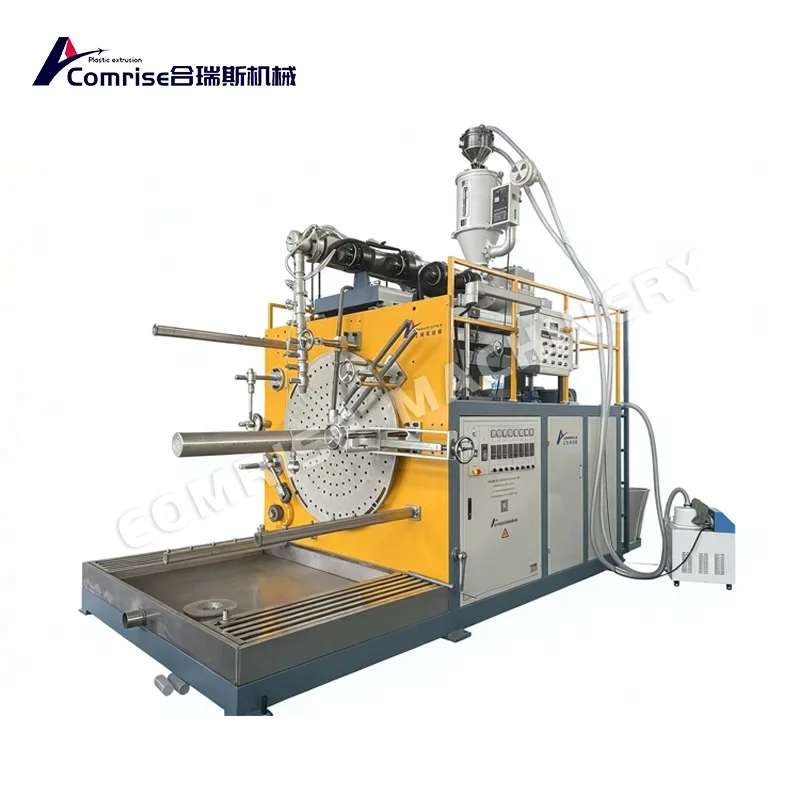

5. Tvářecí stroj se spirálovým vinutím

Servo/víceosý pohon řídí úhel vinutí a poměr překrytí

Nastavitelný trn/osa: jeden stroj pokrývá více průměrů

Výměna formy se rovná výměně produktu: dutá stěnová trubka ↔ profilovaná trubka

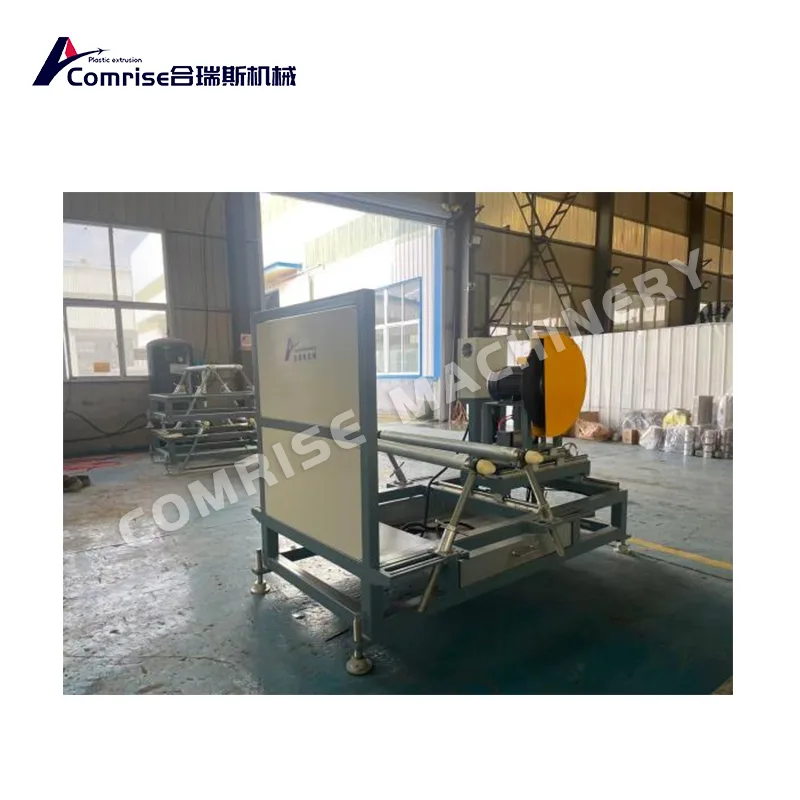

6. Automatický řezací stroj

Pojezdová pila/řezačka synchronizovaná s pohybem trubky

Čisté a hladké řezání použitelné pro trubky DN200-DN4000

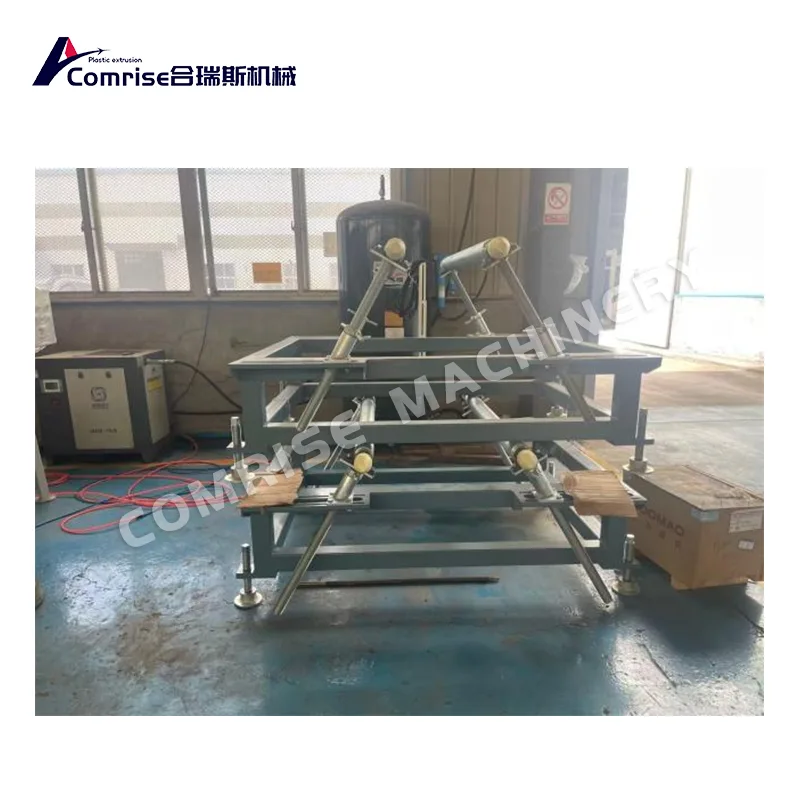

7. Hotový stohovač trubek

Podpěra válečků a pneumatické vypouštění

Uspořádání vhodné pro vysokozdvižný vozík/jeřáb

Proč zvolit Comrise?

Flexibilita pro dva účely: dutá stěna a profilovaná trubka z jedné řady

Nižší náklady na materiál: Strukturovaná stěna používá méně pryskyřice než trubka s pevnou stěnou

Stabilní 24/7 provoz: slavná pásmová elektrika, PLC + HMI

Uvedení inženýra do provozu a školení v ceně

Exportní balení zkušeným týmem: zaručeno bezpečné nakládání kontejnerů

Zpětná vazba od zákazníků

"Očekávali jsme jeden stroj na odvodňovací trubky. To, co jsme dostali, byla továrna na flexibilní potrubí. Výměna formy byla jednodušší, než jsme si mysleli."

Vlastník projektu, továrna na odvodňovací potrubí

Jste připraveni vyrábět více produktů s jedním strojem?

Kontaktujte náspro nabídku, výkres rozvržení a živé tovární video.
