PVC čtyřtrubkový stroj dokončil testování, stroj běží dobře

TheComriseVýrobní linka na vytlačování PVC s jedním výstupem se čtyřmi trubkami je automatizovaná kompletní sada zařízení navržená speciálně pro efektivní výrobu PVC trubek. Může dosáhnout synchronního vytlačování čtyř trubek, což výrazně zlepšuje efektivitu výroby. Celá výrobní linka integruje automatické podávání, kónické vytlačování se dvěma šneky, čtyřtrubkovou koextruzní formu, vakuové chlazení, čtyřstopou synchronní trakci, řezání bez třísek a automatické překlápěcí stohování. Je vhodný pro výrobu různých PVC trubek, jako jsou napájecí trubky a závitové trubky v rozsahu Φ 16- Φ 32 mm. Zařízení má významné výhody, jako je vysoký stupeň automatizace, stabilní provoz, vysoký výnos a nízká spotřeba energie

Tento týden jsme dokončili testování stroje a běží bez problémů. Zákazník je velmi spokojen

Představte složení stroje

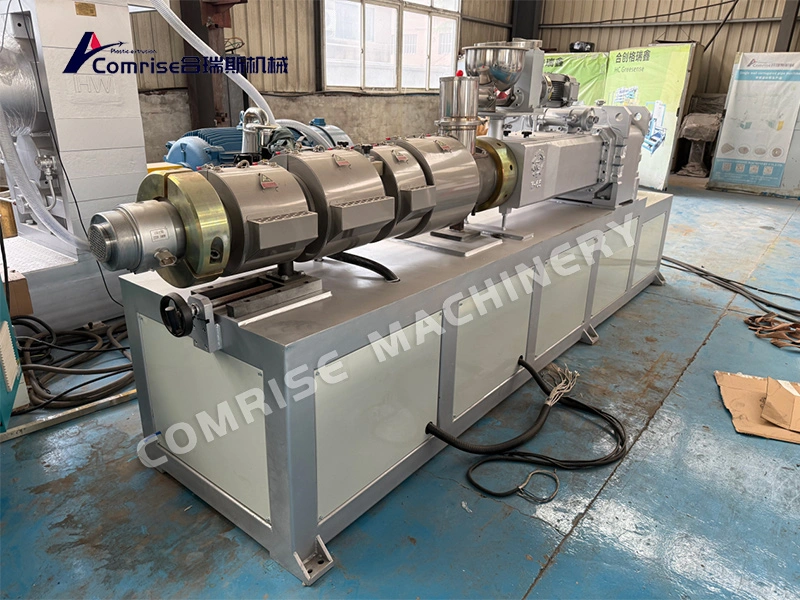

1. Kónický dvoušnekový extrudér SJ65/132

Šroub je vyroben z vysoce kvalitní nitridové legované oceli 38CrMoAlA. Po kalení a temperování, celkové nitridaci a zpracování přesného broušení dosahuje hloubka nitridové vrstvy 0,4-0,7 mm, povrchová tvrdost je ≥ HV940, odolná proti opotřebení a korozi a může dlouhodobě stabilně zpracovávat vysoce plnící PVC prášek. Dobrý plastifikační účinek, rovnoměrná plastifikace bez surovin. Keramický ohřívač a vysoce účinný axiální chladicí systém ventilátoru pro konfiguraci sudu

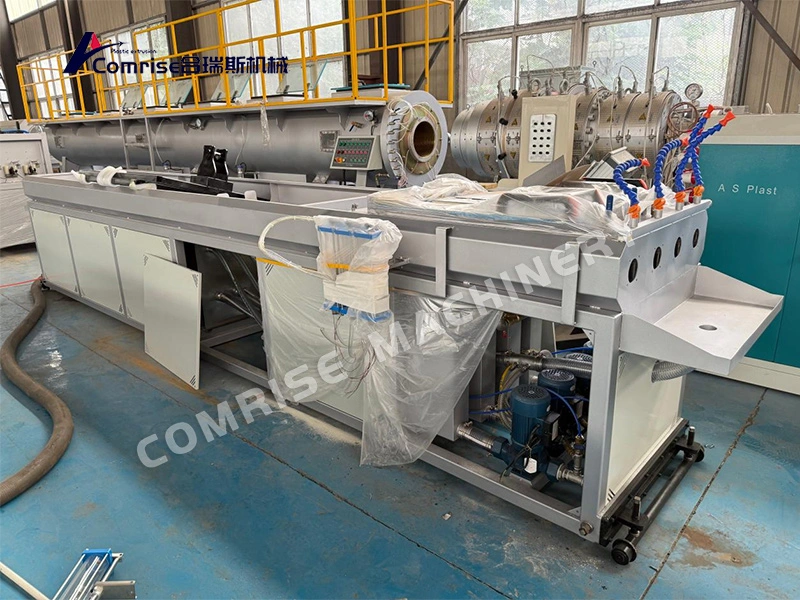

2. Vakuová nádrž a nádrž na chladicí vodu

Chladicí systém využívá čtyřtrubkové nezávislé vakuové dimenzování a design chlazení vodní nádrže, přičemž každá trubice je vybavena nezávislým vakuovým dimenzováním, aby byl zajištěn přesný vnější průměr a hladký povrch trubice. Vakuová skříň má vnitřní vložku z nerezové oceli 304, která je odolná proti korozi a má dlouhou životnost. Stupeň vakua lze upravit tak, aby vyhovoval potřebám různých průměrů potrubí. Nádrž na chladicí vodu s rovnoměrným a dostatečným chlazením účinně zabraňuje vnitřnímu pnutí nebo deformaci potrubí v důsledku nerovnoměrného chlazení. Celková délka chlazení může být flexibilně konfigurována podle průměru trubky a výrobní rychlosti, což zajišťuje, že trubka je plně tvarovaná během vysokorychlostní extruze a výtěžnost je stabilní nad 99%.

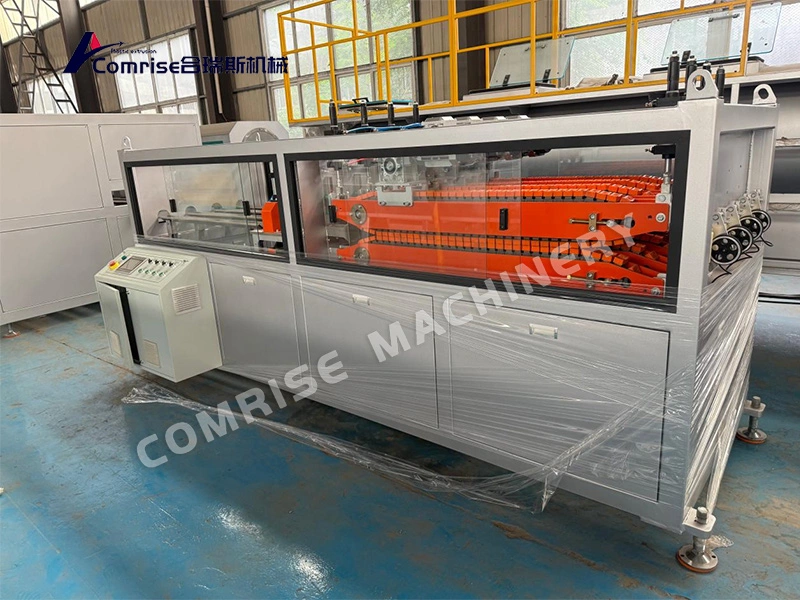

3. Traktor a řezačka nuit

Proces trakce a řezání využívá integrovaný design, který kombinuje čtyřstopý synchronní trakční stroj a stroj na řezání bez třísek do jednoho, s kompaktní konstrukcí a menším půdorysem, což výrazně snižuje přechodovou vzdálenost mezi tahem a řezáním trubek a zabraňuje deformaci prověšení nebo odchylce elipticity způsobené dlouhým zavěšením trubek. Trakční část využívá čtyři sady nezávislého synchronního pohonu, vysoce odolné upínání pryžového bloku ve tvaru zubu, rovnoměrnou a nastavitelnou upínací sílu, propojené stejným řídicím systémem a rychlost trakce čtyř trubek je zcela konzistentní. Řezná část využívá technologii řezání zvedacího nože s plochým a hladkým řezem a délku řezu si nastavuje zákazník sám. Integrovaný design snižuje mezilehlé spojovací články, reaguje rychleji, má lepší synchronizaci a snadněji se obsluhuje a udržuje, což skutečně umožňuje efektivní automatizaci výroby s bezproblémovým připojením trakčního řezání.

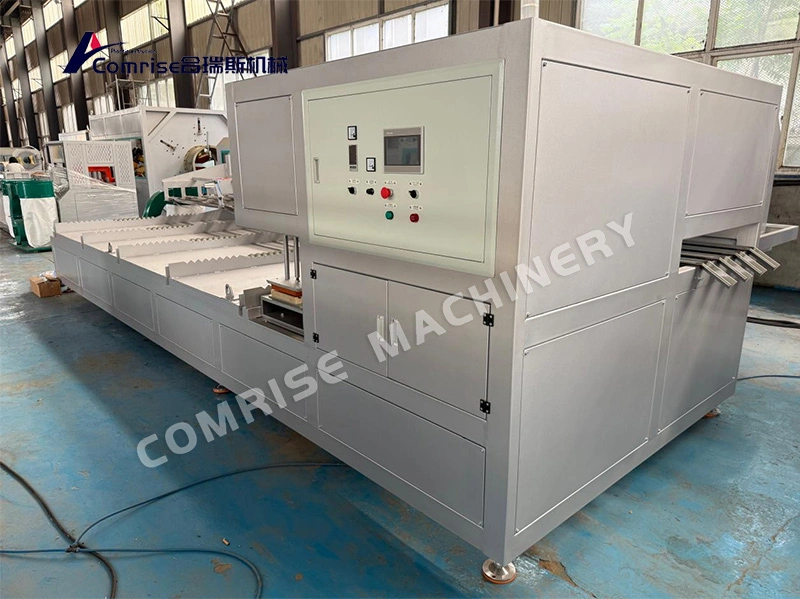

4.Zvoňovač

Plně automatický stroj na roztahování PVC trubek je navržen tak, aby dosáhl automatického roztažení jednoho konce trubky a vytvoření hrdla. Je propojen s linkou na výrobu vytlačování online a nevyžaduje sekundární zpracování offline. Zařízení využívá infračervené vytápění a automatické řízení konstantní teploty s rovnoměrným ohřevem a rychlým nárůstem teploty. Teplota expanze je přesně nastavitelná a vhodná pro různé průměry potrubí a procesy přípravy. Expanzní forma je vyrobena z vysoce kvalitní formovací oceli, která byla precizně zpracována a povrchově upravena, která je odolná proti opotřebení a korozi. Tvarovaná dilatační část má hladkou vnitřní stěnu, přesnou velikost a dobrou kulatost a těsně zapadá do potrubních armatur bez úniku
